智能相机

3D,2D AI智能相机是一种可独立运行的能实现高性价比的智能相机。无论产品具有何种形状、颜色和朝向。这种3D智能相机都能轻松检测。这样就可以在所有维度上对内容、完整性和空盒进行验证。3D,2D AI智能相机特别适合消费品和包装行业中的质量控制应用。借助于直观的用户界面,的调试和运行都非常简单。此外,3D,2D AI智能相机还能快捷更换设备、确保足够的视场并重复利用保存好的设置。


  • TriSpector 系列3D智能相机:

    TriSpector智能相机是一种可独立运行无需工控机的能实现高性价比的3D智能相机。无论产品具有何种形状、颜色和朝向。这种3D智能相机都能轻松检测。这样就可以在所有维度上对内容、完整性和空盒进行验证。该3D智能相机特别适合消费品和包装行业中的质量控制应用。借助于直观的用户界面,的调试和运行都非常简单。此外,3D智能相机还能快捷更换设备、确保足够的视场并重复利用保存好的设置。

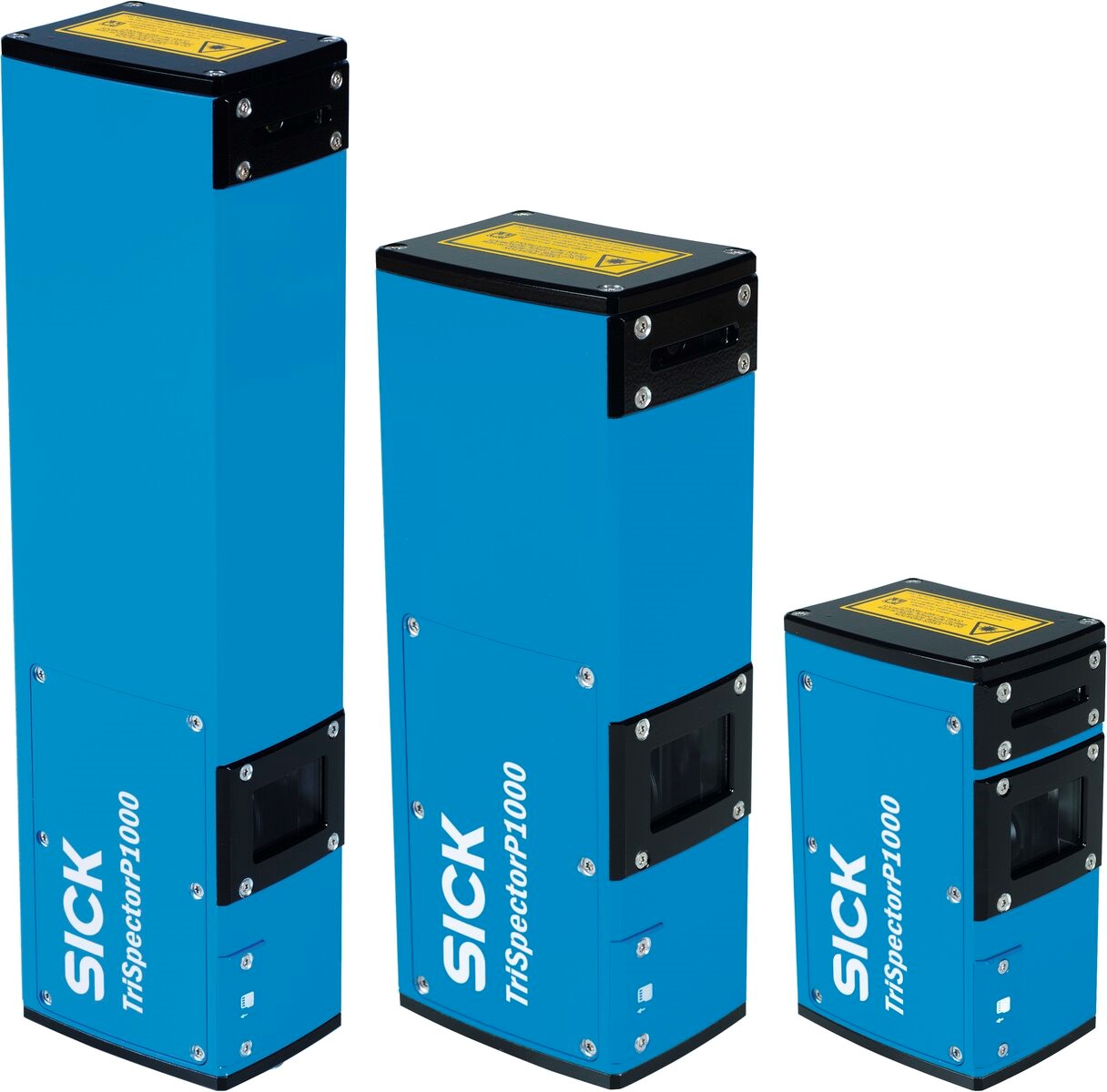

    TriSpectorP1000 3D智能相机是一款将图像处理、光源和处理器融合于同一坚固外壳内的3D智能相机。使用激光三角测量法可检测到毫米级精度的物体真实形状数据,不受颜色和对比度影响,是完全灵活的高性价比内嵌式工业自动化解决方案的完美之选。TriSpectorP1000基于Sick AppSpace工业平台开发,调试顺畅、运行渐变,可实现量身定制的解决方案,适用于质量管理、外观检测或机器人搬运系统等应用。可编程3D智能相机TriSpectorP1000为工业4.0准备就绪。






    TriSpector 系列3D智能相机产品特点:

    • 无需工控机

    • 对移动的零件进行 3D、2D 和型面检查

    • 图像处理、照明和分析功能融合于同一设备中

    • 经出厂校准的 3D 数据

    • 不受对比度影响的毫米级精度真实形状数据可实现完全灵活的自动化

    • SICK AppSpace 开发环境实现量身定制的解决方案

    • 对所有零件进行内嵌式三维检查,从而提高质量并降低废品率

    • 通过客户定制化网络接口轻松进行操作

    • 视域有保障,确保调试顺畅、设备更换简便

    • IP67 外壳适合在恶劣环境条件下运行


    TriSpector 系列3D智能相机客户获益:

    • 即便是变化的部件颜色、位置和高度,也能实现可靠的3D检测

     借助于直观的用户界面,调试和运行都非常简单

    • 嵌入式图形分析功能有助于实现快速配置

    • 通过足够的视场和重复利用所保存的设置,可实现快速的设备更换

    • 同时生成的2D灰度图像能检测标签有无,图案或者文本缺失

    • 出厂前经过标定的数据恶意简化设置,并减少所花费的时间和工作

    • 可承受严酷的(食品加工)环境



    TriSpector 系列3D智能相机典型应用:

    • 瑕疵检测

    • 安装检查

    • 珠线检查

    • 型面验证

    • 3D 机器人引导

    • 检测缺陷点和受损边缘

    • 消费品的质量监控,体积和厚度测量,物体的计数和定位

    • 检查容器的完整性,包括检查容器内的物体、完整性以及是否为空

    • 食品加工时确定产品大小





    3D智能相机TriSpector1000参数:


    TriSpector1008

    TriSpector1030

    TriSpector1060


    任务

    定位、检测


    技术

    3D、LineScan和图形分析


    工具包

    目标定位器,面积计算,斑点,平面拟合,固定平面,找点,找边,测体积,测距离,测角度


    工作距离

    56 mm ... 116 mm

    141 mm ... 541 mm

    321 mm ... 1,121 mm


    视场(示例)

    65 mm x 15 mm

    270 mm x 100 mm

    540 mm x 200 mm


    光源

    可见红光(激光,660 nm)


    激光等级

    2M (IEC 60825-1:2007)


    小工作距离下的宽度

    40 mm

    90 mm

    180 mm


    大工作距离下的宽度

    75 mm

    330 mm

    660 mm


    大高度范围

    60 mm

    400 mm

    800 mm


    出厂标定

    l


    成像角度

    65°

    67°


    离线支持

    模拟器


    高性能

    2,000个三维剖面/秒

    大剖面数

    2,500

    高度分辨率

    20 μm ...   50 μm

    40 μm ...   280 μm

    80 μm ...   670 μm

    三维剖面分辨率

    1280 px

    1280 px

    1280 px


    3D智能相机TriSpectorP1000 参数:


    TriSpectorP1008

     TriSpectorP1030

    TriSpectorP1060

    任务

    定位、检测、测量

    技术

    3D、LineScan和图形分析

    工作距离

    56 mm ... 116 mm

    141 mm ... 541 mm

    321 mm ... 1,121 mm

    视场(示例)

    65 mm x 15 mm

    270 mm x 100 mm

    540 mm x 200 mm

    光源

    可见红光(激光,660 nm)

    激光等级

    2M (IEC 60825-1:2007)

    小工作距离下的宽度

    40 mm

    90 mm

    180 mm

    大工作距离下的宽度

    75 mm

    330 mm

    660 mm

    大高度范围

    60 mm

    400 mm

    800 mm

    出厂标定

    l

    成像角度

    65°

    67°

    离线支持

    模拟器

    高性能

    2,000个三维剖面/秒

    大剖面数

    2,500

    高度分辨率

    20 μm ...   50 μm

    40 μm ...   280 μm

    80 μm ...   670 μm

    三维剖面分辨率

    1280 px

    配置软件

    SOPAS ET

    通信接口

    千兆以太网 (TCP/IP),串口RS232

    数字输入

    3(非隔离)

    数字输出

    4(非隔离)

    编码器接口

    RS-422 / TTL   (DBS36E-BBCP02048)

    大编码器频率

    300 kHz


  • Inspector 系列 2D AI智能相机:

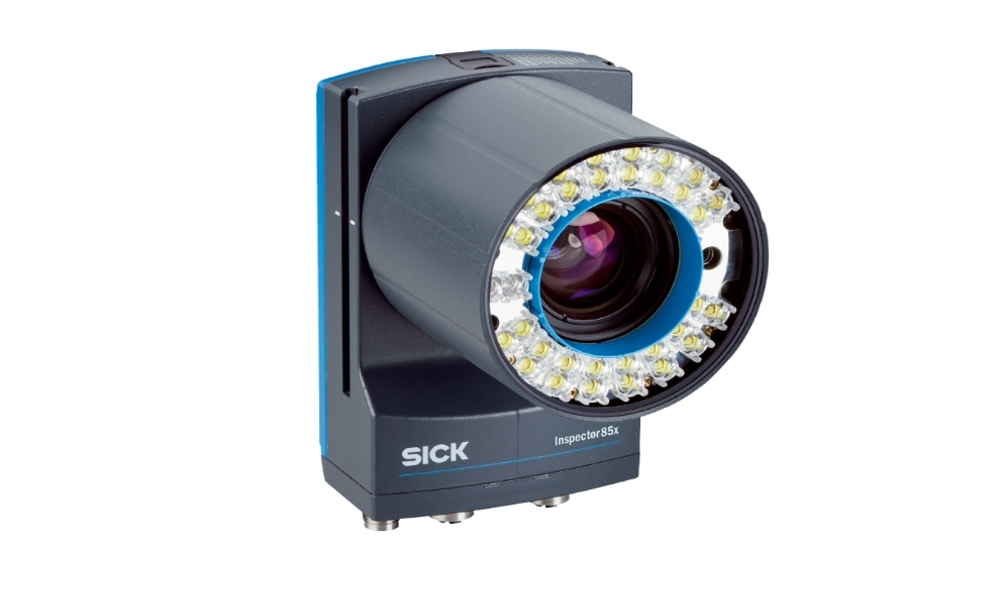

    Inspector 系列 2D AI智能相机凭借性能强大的处理器,无需工控机,2D AI智能相机 Inspector85x 即使在高流程速度下也可以为复杂的检测任务提供解决方案。摄像头芯 片的高分辨率结合强大的照明性能,即使物体较大,也可以实现出色的图像质量。双端口现场总线支持可确保将传感器灵活、 快速地集成到工业应用中。在摄像头上预装 SICK SensorApp Nova InspectorP 和 Quality Inspection 工具集。无论是专家还 是非专业人士,都可以通过直观的、基于网络的用户界面,快速方便地配置传感器。用户使用 Intelligent Inspection 工具集可 以便捷使用 Deep Learning 工具。


    P4 Inspector85x



    Inspector 系列 2D AI智能相机四大特点:

    1、简单易用无需工控机:四核 CPU 和 AI 加速器,即使在非常高的处理速度下也能解决苛刻的检测任务。

    2、网络连接快:双端口现场总线和千兆以太网为传输过程数据。

    3、样本自学习:使用可用的标准或自定义 Nova 插件工具扩展功能在 SICK App Pool 中或根据需要通过定制开发使用可用的标准或自定义 Nova 插件工具扩展功能在 SICK App Pool 中或根据需要通过定制开发概览。

    4、高达 12 MP 芯片及自动对焦,出色的分辨率,可对大中视野进行非常详细的检测。


    • 性能强大的四核 CPU

    • 高 1,200 万像素分辨率和出色的照明效果

    • 基于网络的用户界面

    • Quality Inspection 工具集适合定位、检查和测量

    • 可选的 Intelligent Inspection 工具集适合进行分级和异常识别

    • 双端口现场总线和高速 I/O

    • 支持 SICK Nova、SICK AppSpace 和 HALCON


    Inspector 系列 2D AI智能相机优点 :

    • 解决高挑战性的检测任务,即使流程速度较高

    • 由于分辨率和图像质量较高,同样适合检查大型物体

    • 便于操作,可灵活使用 • 集成的工具可胜任高挑战性的图像处理任务

    • AI 工具简化了常见的图像处理任务,可以完成基于规则的工具不适合的复杂任务。

    • 可灵活地集成到工业网络和可编程逻辑控制器中

    • SICK Nova 插件工具和脚本语言 Lua 可方便地调整检查任务


    Inspector 系列 2D AI智能相机应用范围:

    • 汽车行业和家用电器(白色家电)行业:集成在生产线中、需要大视野摄像头的质量检查

    • 消费品行业:光学符号识别、光学字符验证和包装生产线中的质量检查

    • 电子和车辆组件上的焊点检查

    • 检测大量不可预见的缺陷



  • 相关案例:

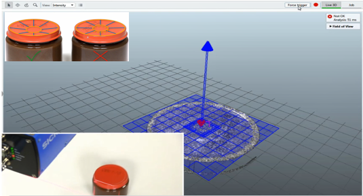

    案例一:


    项目需求:

    1.TriSpector检测罐装食品是否已真空包装


    解决方案:

    1.TriSpector + sopas/EzR软件/3rd party software


    成功要素:

    1.TriSpector智能相机简单易用,性价比高;

    2.客户认可;


    客户受益:

    实时检测,提升产品合格率,节省人力





    案例二:

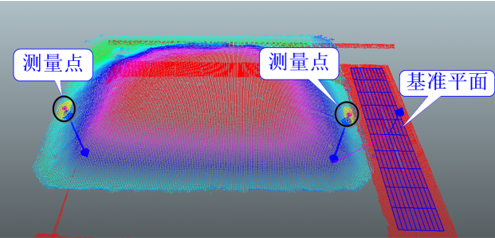

    客户痛点:

    1.酒曲搬运过程中,高度不可超过限度,否则会导致误磕伤

    2.如酒曲出现裂缝等缺陷,会影响发酵过程,引起杂菌生长。成品酒变味

    3.人工高度检测费时费力,需要3D视觉自动化检测


    方案:

    Trispector1030及相机自带软件算法


    优势:

    a.内置可快速开发的测量工具,方便客户快速搭建

    b.智能3D相机,无需工控机,节省硬件和开发成本

    c.配置简单,可以直接判断高度是否合格,并可以给出IO信号

    另外也可以通过TCP/IP输出结果OK/NG


    客户益处:

    a.实现高效率、自动化检测,节省人工

    b.智能3D相机快速搭建检测,节省工控机硬件成本




    案例三:

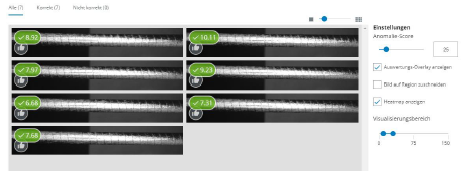

    客户痛点:

    1.国标规定表面需保证连续光滑,而废次品中表面不合格占65%

    2.严重影响出口及产品质量

    3.传统2d检测:缺陷不一致,无法预测,导致检测不稳定,产生大量误报


    方案

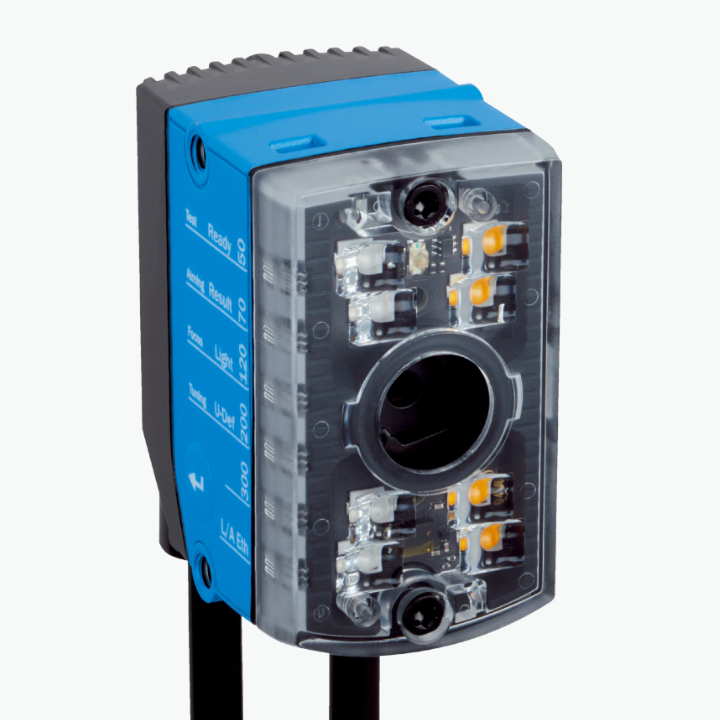

    InspctorP621 2D AI智能相机+Ai异常检测

    线速度10m/min(170mm/s),WD=80mm, 相机视野60mm,检测节拍3张/S


    优势:

    a. 相较国外竞品训练只需良好的图片,无需人为提供不同的缺陷样本,提高部署效率,节省检测成本。

    b.相较于竞品训练和执行可在相机内部完成,无需外接工控机,节省硬件成本

    c.相较竞品相机帧率高,Ai工具鲁棒性强,能克服产线运行时轻微震动的影响


    客户益处:

    a.无监督检测模式,无需繁杂的标注,节省了人工成本。

    b.性能稳定,实现高速扫描,提升检测效率,降低了维护成本。



相关产品

  • Sick线激光3D相机
    来自Sick公司的3D线扫相机(3D轮廓传感器)不仅具有无可匹敌的3D测量速度,而且具有灵活的多重扫描功能,能够生成高质量图像数据,适用于各种的恶劣工业环境。
  • Zivid全彩3D结构光相机
    Zivid 全彩3D结构光相机提供高质量的3D点云数据,可识别抓取微小零件与高反光物体,并可提供色彩信息,扩充了物体的识别范围,是一款超紧凑的高性能3D结构光相机!
  • Visionary-T Mini tof相机
    SICK 的紧凑型 3D 快照视觉传感器 Visionary-T Mini 操作简单,数据质量理想,是应对几乎所有工业 3D 机器视觉要求的解决之道。得益于面向未来的 3D 飞行时间 (time of flight) 技术,每个像素都能提供准确的深度数据和强度数据。即使在明暗对比强烈且距离范围宽广的情况下,该视觉传感器也能相当可靠地检测周围环境,并且由于其图像拍摄时间较短,面对移动物体时也能获得准确的数据。一目了然的配置工具有助于简便的参数设定和灵活的、针对于不同应用要求的数据调整。因此,Visionary-T Mini 作为经济高效的解决方案,适用于例如物流、机器人技术或工业车辆。
  • 光场相机
    光场相机,就是在相机的主镜头与高画素影像传感器中间加入一片特制微型镜头数组,而且每一个微型镜头对应多个像素。透过镜头的折射,可以将景物的影像聚集到微型镜头数组前,光场相机透过其上的微型镜头会将此聚集的影像再成像,并投射到高画素影像传感器。光场相机可以记录光线所有的方向信息,所以能够“聚焦”于场景的任意深度,获取丰富的场景信息并用于三维重建。 光场相机可应用于专业立体摄影、立体显微术、立体影像制作、四维安全监控、自动光学检测、三维形貌检测、PIV研究等。
  • 轨交行业专用一字线激光器
    专业针对轨交检测领域,条纹精细,功率分布均匀,边缘清晰,大程度提高视觉应用的成像分辨率与精度。可提供不同波长,不同功率的一字线激光器。产品易于集成,高可靠性结构,可以与各种视觉系统轻松组合,实现各种机器视觉应用,满足客户各种需求。
  • 3D机器视觉标准测量软件
    自主研发的3D机器视觉测量软件,具备底层核心算法,可进行平面度、高度差、位置度等参数测量,并且可以对外实现交互通讯。软件包含多种测量工具,如:平面度测量工具,圆度测量工具,直线测量工具等等。用户可根据不同的项目需求使用不同的工具来完成相应的测量任务。
  • 3D机器人视觉引导软件
    利用自主开发的3D视觉算法和高精度3D相机,引导机器人识别指定物料/ 工件(如窗门、钢板、回转轴承等),按场景要求实时生成轨迹,并引导机器人沿轨迹执行下一步工艺。3D视觉机器人引导的应用范围广泛,包括无序抓取、打磨、焊接、装配、标记等
