Sick线激光3D相机

德国Sick 公司是光电传感器的生产商。来自Sick 公司的3D 相机(线激光轮廓传感器)不仅具有无可匹敌的3D 测量速度,而且具有灵活的多重扫描功能,能够生成高质量图像数据,适用于各种的恶劣工业环境。Sick 3D 相机可同时为客户提供3D 形状、对比度、颜色、光泽度和表面缺陷、凹凸缺陷检测、段差检测、平整度检测,高度差检测等至关重要的物体信息,是适用于高要求应用的可靠方案。

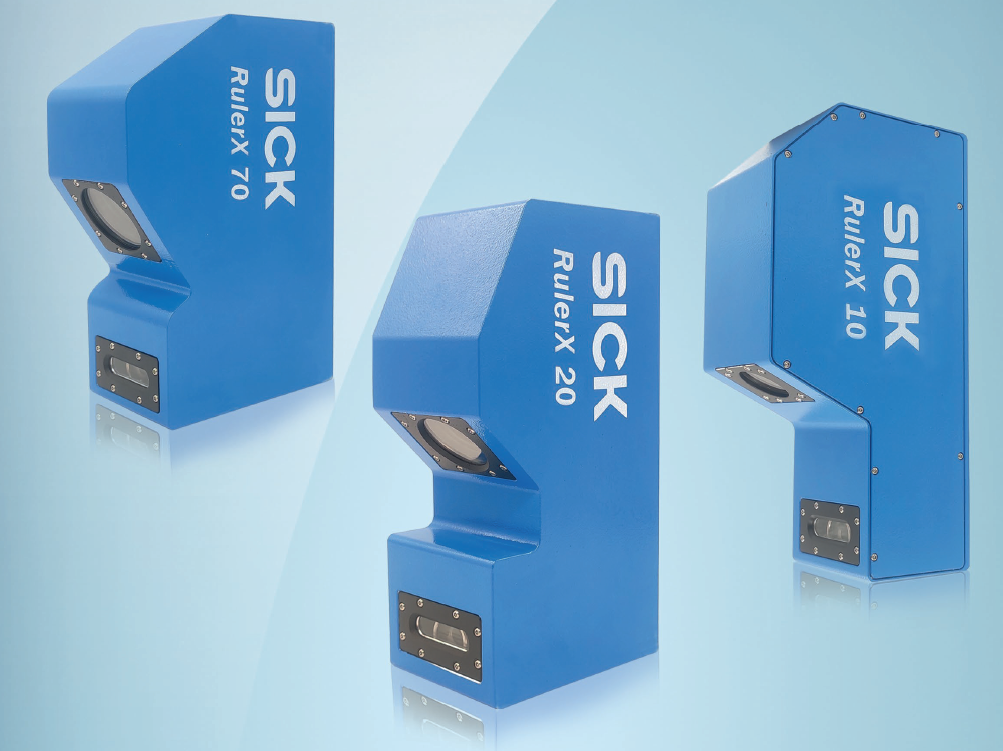

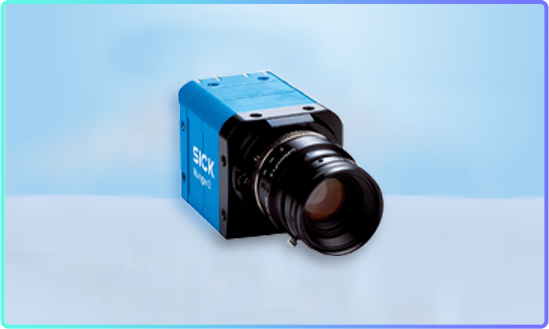

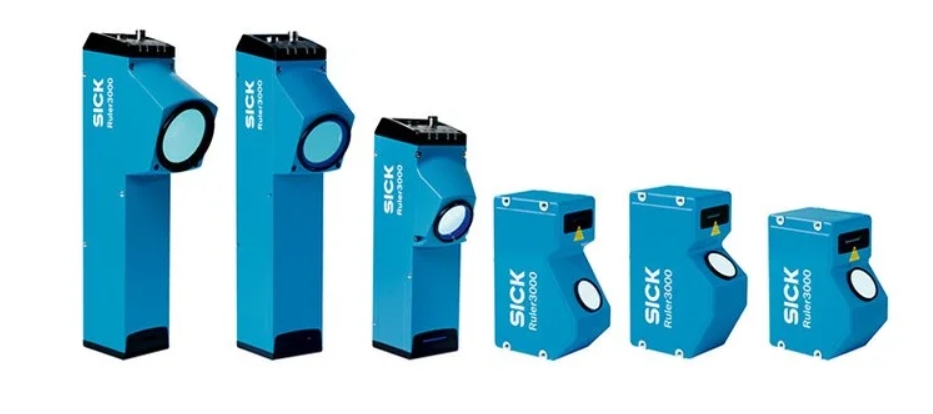

RulerX 系列相机集高性能3D 相机、高精度蓝色激光和镜头于一体,IP65 等级坚固外壳设计,体积小巧,安装简单。该产品已完成出厂标定,微米级别的测量精度,深受广大机器视觉用户喜爱。

凭借高测量精度和前所未有的测量速度,RulerX 系列相机广泛应用于新能源、3C 电子、轨道交通行业,是工业图像处理领域系统集成商的重要选择。

3D线激光轮廓传感器可用于尺寸检测,木材轮胎部件缺陷检测,高度差/段差检测,隧道/路面质量视觉检测,受电弓检测,机器人轨迹引导,激光3D扫描系统等多种高精密测量系统!

  • 产品特点:
    采用ROCC技术的Sick CMOS传感器确保卓越的3D性能
    高速三维测量,测量结果和速度无可匹敌,处理速度高达154亿像素/秒
    全幅模式下快扫描频率高达7KHz; AOI模式下快扫描频率高达46KHz
    采用多重扫描技术,可同时测量三维形状、灰度、颜色和散射
    三维图像模式下的分辨率可达 1,536 像素,灰度图和彩色图像模式下的 分辨可达 3,072 像素
    符合GigE Vision和GenlCam标准
    可灵活配置工作距离和视场
    配备千兆以太网接口和CameraLink 接口
  • 客户获益:
    测量速度快,分辨率高,可帮助您提高生产量,确保产品质量
    可获得精确的三维尺寸和位置测量结果,不受物体高度和颜色的影响
    视场范围结合机器内部的 3D 校准理念,具有高灵活性,输出毫米单位的尺寸结果
    采用独特多重扫描技术,只需一台相机即可完成任务,可减少集成、维护和配件成本,提高成本效益
    高光敏性允许3D检查,无需更高的激光功率

    借助紧凑的外壳、ProFlex Front、工业插头连接器和4Dpro配件实现简单的机械集成


    电子元件和电路板检查
    轮胎质量检测

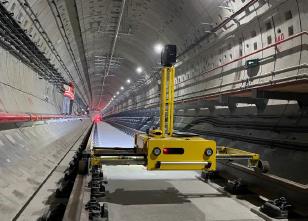

    轨道和路面的高速检测
    金属工业中的管材尺寸测量
    食品包装检查与在线质量检查
    木材和家具行业中的质量检查和分级


  • 典型应用:

    手机壳检测

    智能手机特征高度,平面度检测RulerX70专为智能手机定制,大幅优化CT视野宽度: 65-84mm单次扫描,无需拼接,1s完成检测。



    电路板检测

    电路板高度检测, 包含器件超高或接插件焊脚超高等检测。



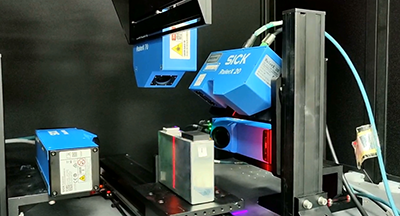

    动力电池全尺寸检测

    不需要额外光源:消除光源安装的影响

    段差测量:可检测焊接面和周边的高度差

    准确测量:可结合2D灰度图像计算

    快速检测:—次扫描可计算任意点的平整度


    SICK独有的分体式系列自由定制照射角度

    调整激光和相机夹角约20°,在满足精度的条件下,大程度地减少了四角安装孔位的遮挡


    X方向像素数2560轻松实现超高精度

    在350mm宽度视野下,平面度检测时高度值量测的重复性结果约15um




    电池极柱平面度和极性正反检测

    Ranger3系列定制视野实现检测视野宽度: ~200mm无需图像拼接,单次扫描完成所有检测。

    像素数2560轻松实现超高精度X分辨率: 0.08mm高度分辨率: 0.008mm

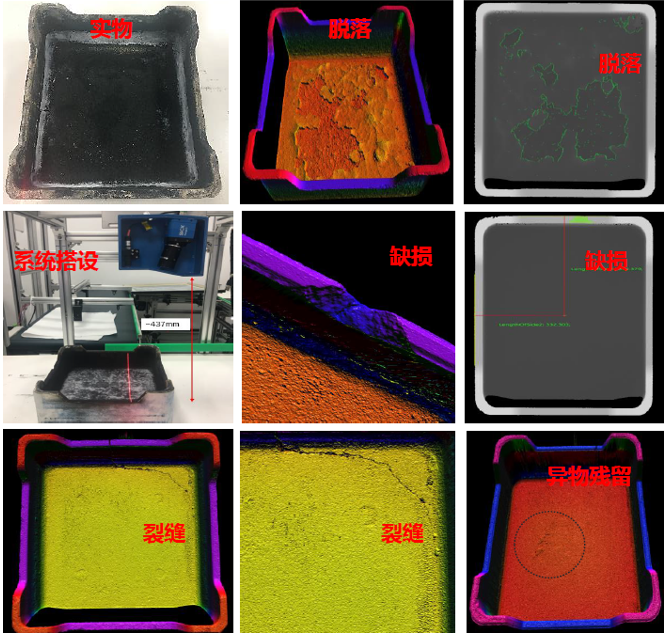

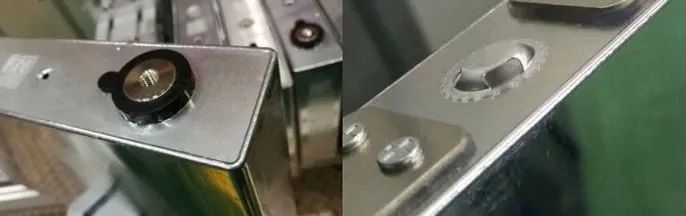

    电芯壳体表面凹坑缺陷检测

    Ranger3系列可定制视野实现良好检测

    电芯检测视野宽度: 20-200mm;根据各种电芯种类和检测内容,设计适合的视野,优化方案。




    电芯侧面、极柱面、盖板焊缝、棱边3D图像

    高反光金属表面、不平整区域成像真实且无毛刺可检测:表面平整度,表面凹坑、棱边缺陷,焊缝缺陷、高度差检测等




    电池焊接质量检测

    高反光金属表面、焊接不平整区域成像真实且无毛刺



    电池焊接质量检测

    X方向像素数2560轻松实现超高精度(RulerX70)

    X分辨率: 0.03mm

    Z轴高度分辨率:0.003mm



    轮廓扫描:

    剖面或尺寸测量:宽度,厚度,高度,角度



    焊缝检测:

    焊缝位置和宽度测量,缺陷测量

    1566788626269866 (1).jpg


    高精度焊缝粘合剂液珠追踪:

    追踪缝隙,接头,焊锡带测量。



    木材平整度测量



  • 指标参数:

    型号

    RulerX10-Z

    RulerX20-Z

    RulerX70-Z

    RulerXC10

    RulerXC20

    RulerXC70

    订购号P/N

    1112140

    1107045

    1106973

    1112139

    1112138

    1112137

    上市日期

    2020

    2019

    2019

    2020

    2020

    2020

    性能

    Pro

    Core

    X像素点数

    2560

    2560

    2560

    2000

    2000

    2000

    基准安装高度

    65mm

    63mm

    123mm

    65mm

    58mm

    102mm

    基准距离

    15.3mm

    24mm

    80mm

    12mm

    19mm

    97mm

    15.6mm

    25mm

    92mm

    12.2mm

    20.5mm

    120mm

    Z轴测量范围

    5.2mm

    9.5mm

    46mm

    5.2mm

    9.5mm

    63mm

    X轴分辨率

    5.8μm~6μm

    9μm~10μm

    26μm~35μm

    5.9μm~6.1μm

    9μm~10μm

    37μm~60μm

    Z轴分辨率

    0.4μm~0.5μm

    0.8μm~0.9μm

    3μm~5μm

    0.4μm~0.5μm

    0.7μm~0.9μm

    5μm~8μm

    激光

    450nm

    450nm

    450nm

    450nm

    450nm

    450nm

    扫描帧率/全幅

    7kHz

    7kHz

    7kHz

    1.5kHz

    1.5kHz

    1.5kHz

    扫描帧率/

    46kHz

    46kHz

    46kHz

    20kHz

    20kHz

    20kHz

    型号

    RulerXR100

    RulerXR150

    RulerXR150-S

    RulerXR200

    RulerXR300

    RulerXR600

    订购号P/N

    /

    /


    /

    /

    /

    上市日期

    2019

    2019

    2019

    2019

    2019

    2020

    X像素点数(可自由搭配)

    2560

    2560

    2560

    2560

    2560

    2560

    基准安装高度

    190mm

    125mm

    200mm

    182mm

    335mm

    575mm

    基准距离近

    162mm

    85mm

    140mm

    125mm

    220mm

    360mm

    210mm

    145mm

    146mm

    250mm

    400mm

    750mm

    Z轴测量范围

    52mm

    60mm

    153mm

    125mm

    180mm

    390mm

    X轴分辨率

    36μm~43μm

    41μm~57μm

    55μm -60μm

    55μm~94μm

    98μm-152μm

    150μm~297μm

    Z轴分辨率

    4μm~5μm

    4μm~7μm

    7μm (mid Fov)

    7μm~12μm

    11μm~18μm

    22μm~44μm

    激光(可更换)

    660nm

    660nm

    660nm

    660nm

    660nm

    660nm

    扫描帧率/全幅(可更换)

    7kHz

    7kHz

    7kHz

    7kHz

    7kHz

    7kHz

    扫描帧率/快(可更换)

    46kHz

    46kHz

    46kHz

    46kHz

    46kHz

    46kHz


    型号Ranger3-60Ranger3-40Ranger3-30
    上市时间201820192020
    性能ProPrimeCore
    X像素点数256025601536
    基准安装高度灵活配置灵活配置灵活配置
    X轴测量范围近灵活配置灵活配置灵活配置
    基准距离灵活配置灵活配置灵活配置
    灵活配置灵活配置灵活配置
    Z轴测量范围灵活配置灵活配置灵活配置
    X轴分辨率灵活配置灵活配置灵活配置
    Z轴分辨率灵活配置灵活配置灵活配置
    激光灵活配置灵活配置灵活配置
    扫描帧率/全幅7kHz2.5kHz1.5kHz
    扫描帧率/快46kHz20kHz20kHz

相关产品

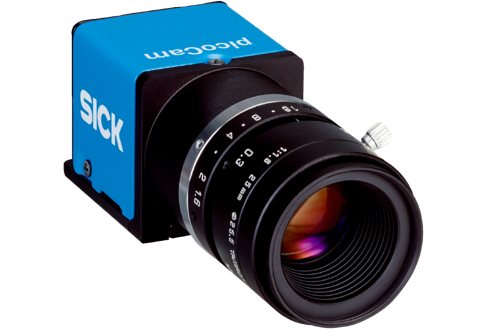

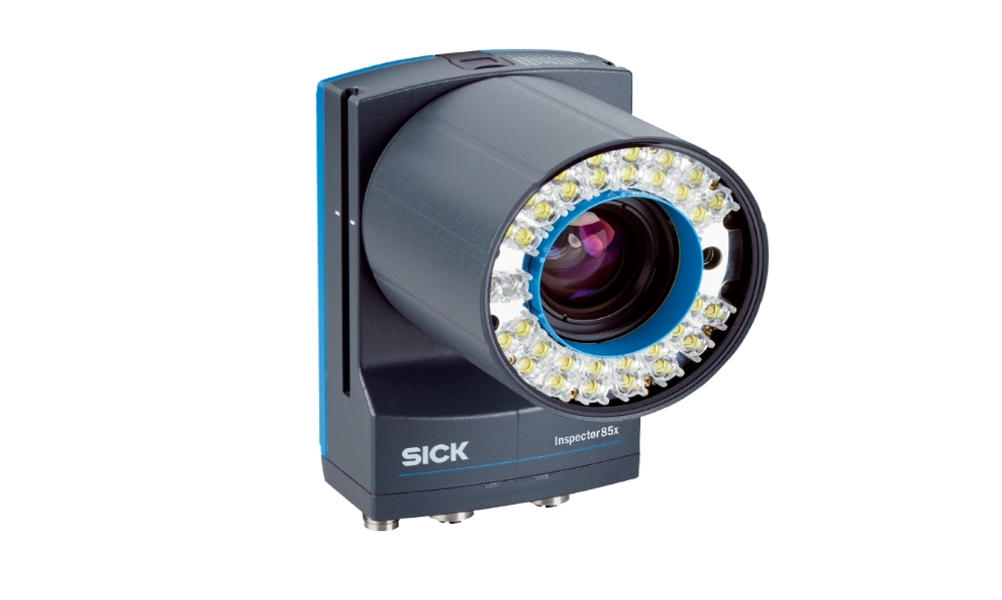

  • 智能相机
    智能相机是一种可独立运行的能实现高性价比的3D智能相机。无论产品具有何种形状、颜色和朝向。这种3D智能相机都能轻松检测。这样就可以在所有维度上对内容、完整性和空盒进行验证。3D智能相机特别适合消费品和包装行业中的质量控制应用。借助于直观的用户界面,的调试和运行都非常简单。此外,3D智能相机还能快捷更换设备、确保足够的视场并重复利用保存好的设置。
  • Zivid全彩3D结构光相机
    Zivid 全彩3D结构光相机提供高质量的3D点云数据,可识别抓取微小零件与高反光物体,并可提供色彩信息,扩充了物体的识别范围,是一款超紧凑的高性能3D结构光相机!

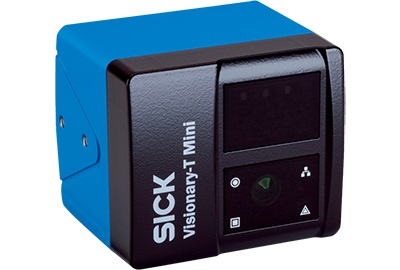

  • Visionary-T Mini tof相机
    SICK 的紧凑型 3D 快照视觉传感器 Visionary-T Mini 操作简单,数据质量理想,是应对几乎所有工业 3D 机器视觉要求的解决之道。得益于面向未来的 3D 飞行时间 (time of flight) 技术,每个像素都能提供准确的深度数据和强度数据。即使在明暗对比强烈且距离范围宽广的情况下,该视觉传感器也能相当可靠地检测周围环境,并且由于其图像拍摄时间较短,面对移动物体时也能获得准确的数据。一目了然的配置工具有助于简便的参数设定和灵活的、针对于不同应用要求的数据调整。因此,Visionary-T Mini 作为经济高效的解决方案,适用于例如物流、机器人技术或工业车辆。

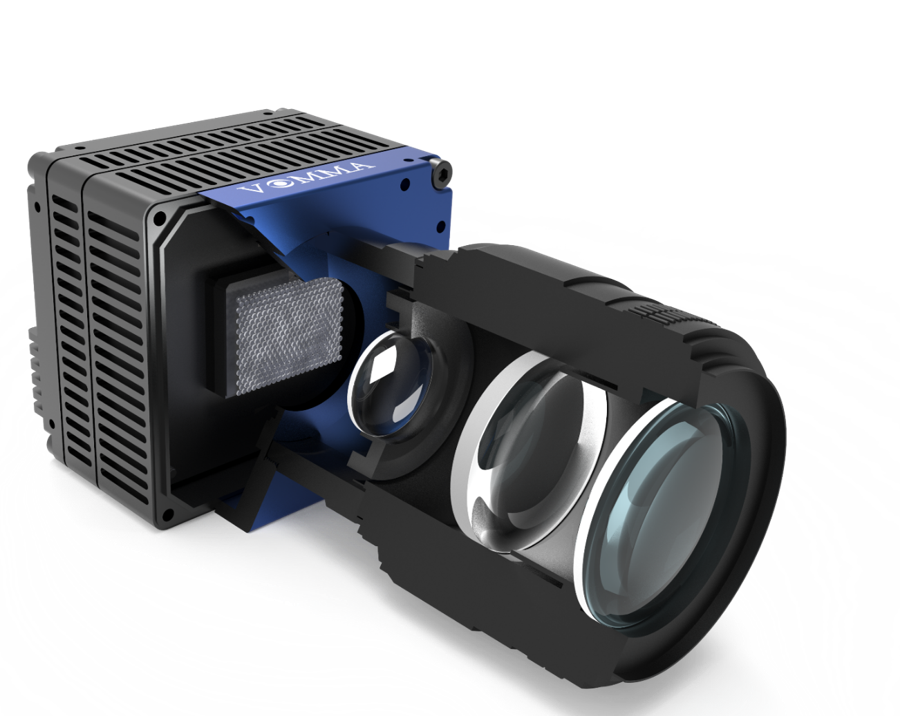

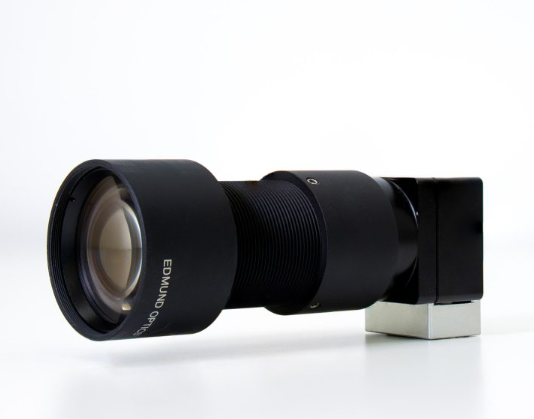

  • 光场相机
    光场相机,就是在相机的主镜头与高画素影像传感器中间加入一片特制微型镜头数组,而且每一个微型镜头对应多个像素。透过镜头的折射,可以将景物的影像聚集到微型镜头数组前,光场相机透过其上的微型镜头会将此聚集的影像再成像,并投射到高画素影像传感器。光场相机可以记录光线所有的方向信息,所以能够“聚焦”于场景的任意深度,获取丰富的场景信息并用于三维重建。 光场相机可应用于专业立体摄影、立体显微术、立体影像制作、四维安全监控、自动光学检测、三维形貌检测、PIV研究等。
  • 轨交行业专用一字线激光器

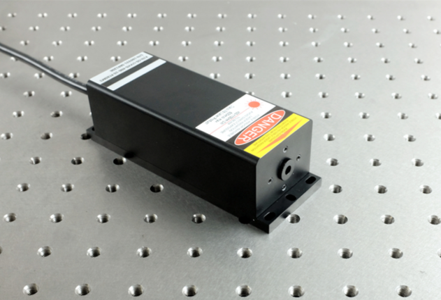

    专业针对轨交检测领域,条纹精细,功率分布均匀,边缘清晰,大程度提高视觉应用的成像分辨率与精度。可提供不同波长,不同功率的一字线激光器。产品易于集成,高可靠性结构,可以与各种视觉系统轻松组合,实现各种机器视觉应用,满足客户各种需求。
  • 3D机器视觉标准测量软件
    自主研发的3D机器视觉测量软件,具备底层核心算法,可进行平面度、高度差、位置度等参数测量,并且可以对外实现交互通讯。软件包含多种测量工具,如:平面度测量工具,圆度测量工具,直线测量工具等等。用户可根据不同的项目需求使用不同的工具来完成相应的测量任务。
  • 3D机器人视觉引导软件

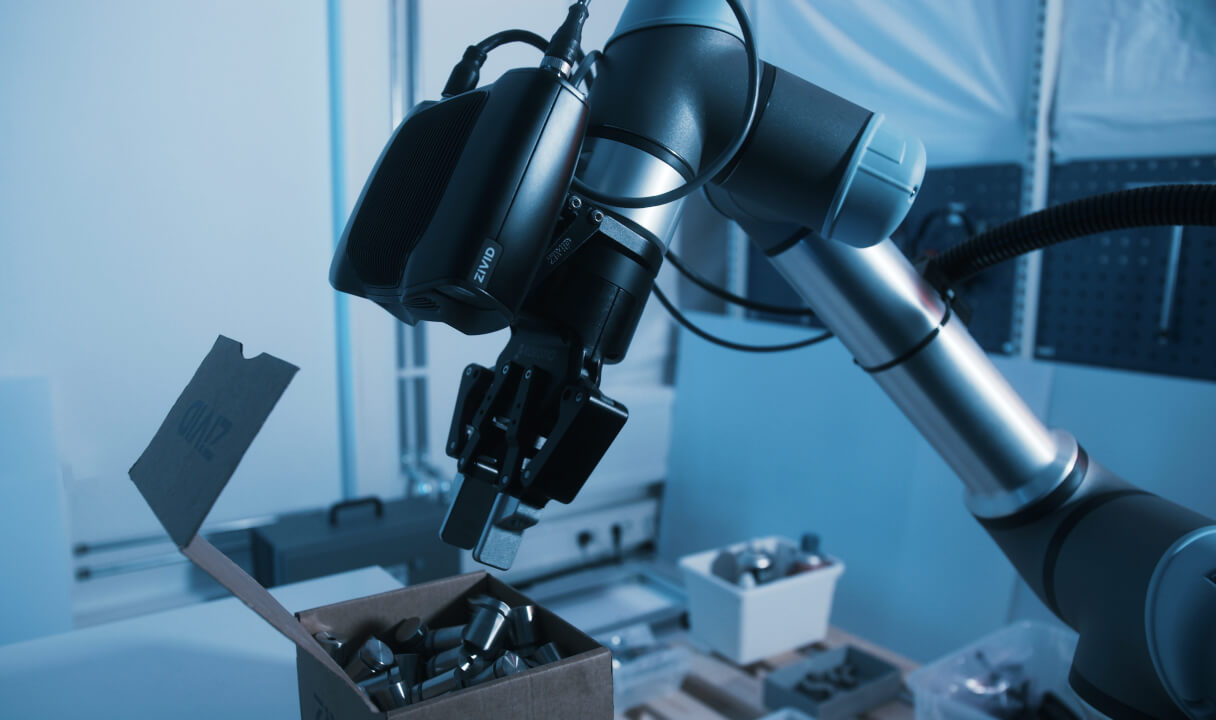

    利用自主开发的3D视觉算法和高精度3D相机,引导机器人识别指定物料/ 工件(如窗门、钢板、回转轴承等),按场景要求实时生成轨迹,并引导机器人沿轨迹执行下一步工艺。3D视觉机器人引导的应用范围广泛,包括无序抓取、打磨、焊接、装配、标记等
