产品概述

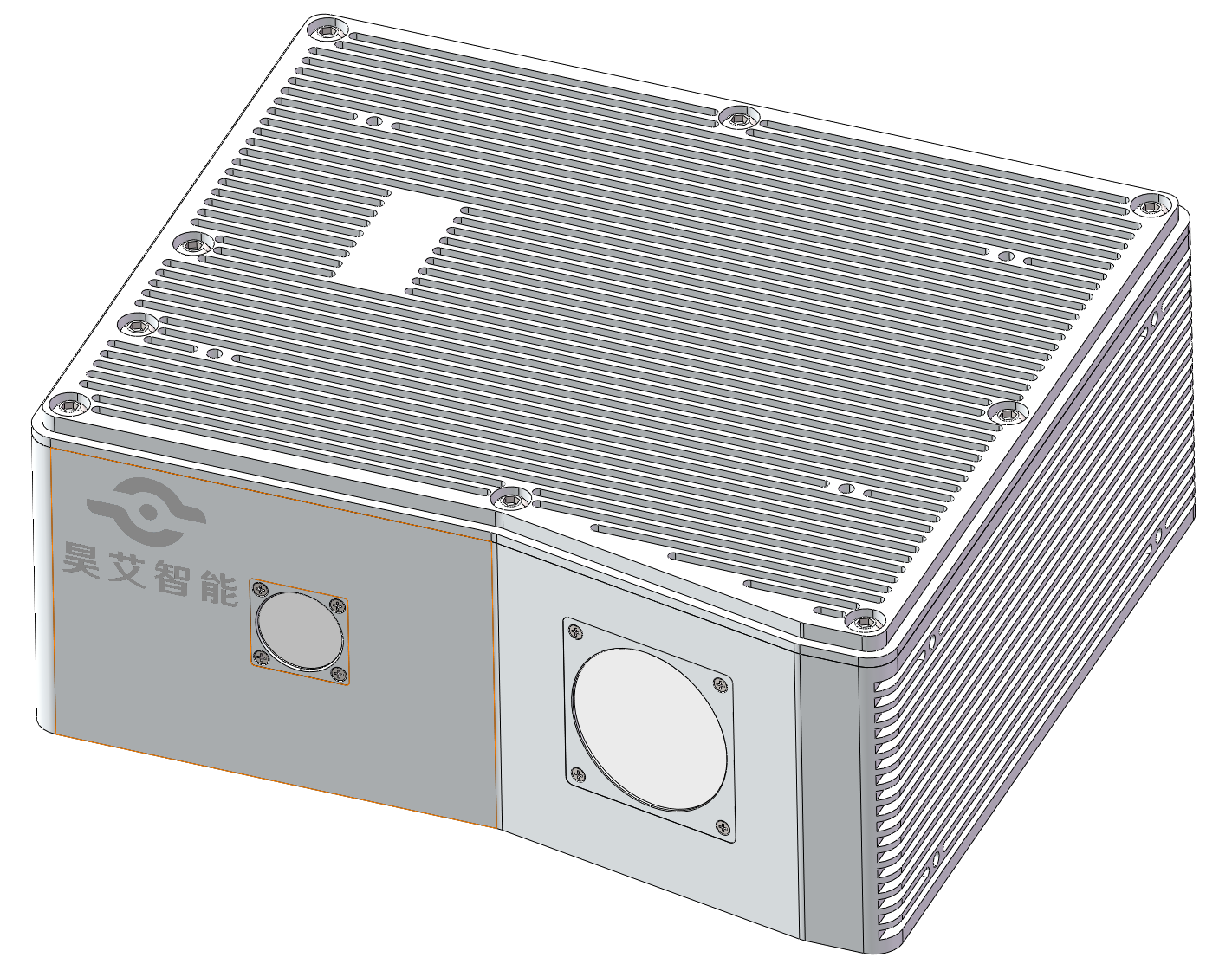

我们的轨交专用大视野激光线扫相机是一款高性能工业视觉检测设备，专为轨道交通行业的高速、高精度检测需求而设计。该相机采用先进的激光线扫描技术，能够在各种复杂光照条件下稳定工作，是轨道检测、车辆轮廓识别和安全监测的理想选择。
核心特点
超高速扫描：46kHz超高扫描频率：行业领先的扫描速度，完美匹配高速列车检测需求超大定制视野
可定制化视野范围，满足不同轨交应用场景
大视野可达[2500mm]（可根据客户需求定制）
高分辨率成像，细节清晰可见
强环境适应性
日光下稳定工作：先进的激光光源和滤波技术，抗环境光干扰能力强
宽工作温度范围(-10°C~50°C)，适应各种恶劣环境，防尘防水
精准可靠
亚毫米级测量精度
高信噪比，成像质量稳定
支持多种通信协议，易于系统集成
典型应用
轨道几何参数检测
列车轮对轮廓测量
接触网检测
光学参数 | 相机芯片分辨率 | 开窗使用2560*200（相机芯片2560*832） |
采集频率 | 30KHz | |
适应车速 | 120Km/h@1.11mm采样间隔 | |
视场角 | 开窗使用87° | |
工作范围 | 400—800mm（可定制） | |
视场宽度 | 792-1538mm | |
深度测量精度 | 0.35-0.65mm | |
横向精度 | 0.3-0.6mm | |
激光器光功率 | 10W@808nm+/-5nm，温度偏移0.3 nm/ ℃ 12W@915nm+/-5nm，温度偏移0.3 nm/ ℃
| |
激光安全 | 3B类激光，漫反射安全，严禁光束内直视 | |
机电参数 | 重量 | 设备： 4.5kg×3 电源盒：4kg
|
体积 | 设 备：250mm×213×91mm 电源盒：260mm×200×60mm | |
供电电压 | DC12-24V | |
额定功率 | 90W | |
激光器控制方式 | 485、TTL（5-12V）、电平、差分控制 | |
环境参数 | 工作温度 | -10℃ ～50℃ |
储存温度 | -40℃ ～70℃ | |
震动 | GB/T 21563—2008车体安装I类B级 | |
冲击 | GB/T 21563—2008车体安装I类B级 |
项目需求：
安装在运行中的电动列车（高速），取代了传统低速的检测车。
1.弹条断裂、移位、丢失，螺丝松动； 2.轨枕开裂脱落； 3.轨距检测。
解决方案：
1.使用由两套Ranger3组成的视觉系统检测两个轨道，Ranger3分别检测各自单轨，然后两个相机联合起来再进行轨距等参数检测。
成功要素：
1.高速率：全幅模式7Khz，128行46Khz； 2.高分辨率：2560px*832px； 3.多重扫描功能：优异3D和灰度图像； 4.灵活的软硬件，适应不同的环境。
客户益处：
1.相机可以实现高速高精度在线检测； 2.经验丰富的VSI可以灵活使用Ranger3搭配不同镜头跟激光来满足客户苛刻要求； 3.提高铁路稽查效率和行车安全。
点云效果
点云效果
